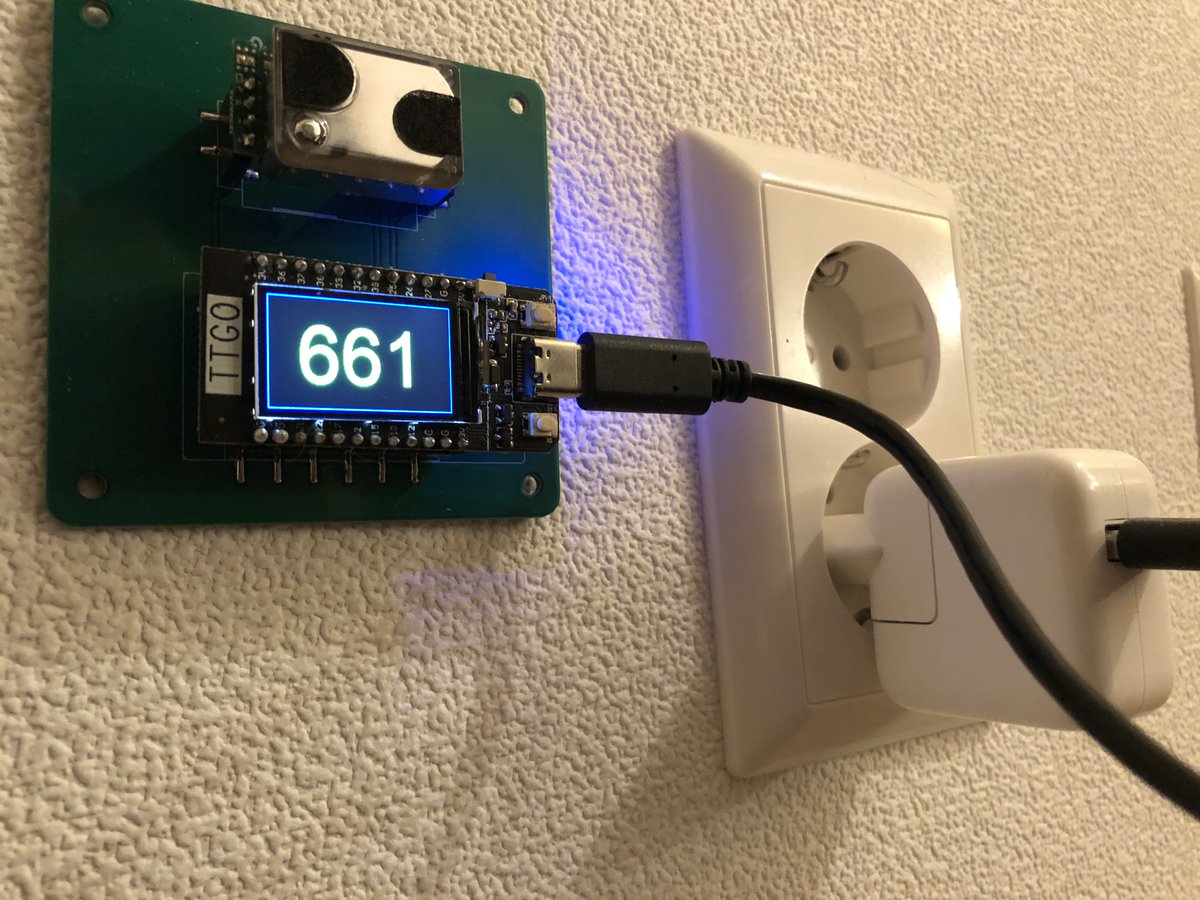

Operame: Dutch open source CO2 sensor device for indoor usage: shows green/yellow/red for good/okay/bad CO2 ppm levels
Posted by jpluimers on 2021/12/15
Since all information is in Dutch, I keep only the title and this short explanation in English.
[Archive.is] Sebastian Oort on Twitter: “Gaat jouw school binnenkort weer open? Wil je jouw klas veiliger maken? Hang een CO2 sensor op. Ze zijn weer op voorraad bij OperameNL ! We hebben nog ruim 100 stuks op voorraad en maandag komen de volgende 250 binnen! @OperameNL van @revspacenl… “
OperameNL links:
- [Wayback] Operame wiki
- [Wayback] Hardware – Operame
Uitgangspunten
- KISS
- minder onderdelen = minder assemblage
- minder onderdelen = minder defecten
- Goedkoop! Vanwege de hoge kosten zijn er nu veel scholen die 1 CO2-meter hebben. Door de prijs extreem laag te houden vergroten we de kans op een CO2-meter in elke klas.
- Het doel was 25 € per unit. Dat lukt nu niet, dus nu alles op alles zetten om onder de 30 € te blijven.
- ESP32 omdat we daar veel ervaring mee hebben
- WiFi is nice-to-have als het werkt, maar staat standaard uit; kwaliteit van de antenne is ondergeschikt aan andere overwegingen.
- CE-markering is vanwege de noodzaak om snel CO2-meters te leveren niet haalbaar, daarom een kitje
- Hardware broncode op GitHub: [Wayback/Archive.is] sebastius/Operame_v1: Hardware voor Operame v1
- KISS
- [Wayback] Software – Operame
- Software broncode op GitHub: [Wayback/Archive.is] revspace/operame: Simpele CO2-meter met stoplichtkleuren en wifi
- [Wayback] Gebruikershandleiding – Operame
- [Wayback] Powerbank – Operame
Deze manier heeft niet de voorkeur, omdat de sensor gemaakt is om continu te werken. De metingen zijn de eerste periode na het aanzetten minder betrouwbaar, dus tussendoor steeds uitzetten om de accu op te laden is niet handig. Je moet de meter ‘s nachts ingeschakeld laten, anders werkt de automatische calibratie niet goed.
- [Wayback] Powerbank – Operame
- [Wayback] Soldeerhandleiding – Operame (video helemaal onderaan de blog post)
Headerpinnen van de CO2-sensor
Bij de CO2-meters die na 2 januari zijn besteld, moet je ook headerpinnen aan de sensor solderen. Dat gaat op dezelfde manier als de pinnen van de TTGO-module, en is ook net zo makkelijk.
LET OP: de hete soldeerbout moet de plastic behuizing van de sensor niet aanraken!
Beschermfolie
In het filmpje adviseren we om de folie voor het solderen te verwijderen. Bij nader inzien is het folietje wel handig om het scherm te beschermen tegen eventuele spetters van het solderen. Het blauwe flapje kun je omvouwen en vasthouden, of vastzetten met een stukje plakband.
- [Wayback] Handleiding voor gevorderden – Operame
Operame heeft WiFi (staat standaard uit) en ondersteuning voor MQTT (staat ook standaard uit), en daarmee kun je de CO2-meter periodiek de waarden laten versturen naar een server.
- [Wayback] Hacks – Operame
Let op: er is geen “officiele behuizing”. Operame is in principe bedoeld om zonder behuizing gebruikt te worden. Deze ontwerpen zijn door fans van het project aangeleverd, en we delen ze hier graag voor hergebruik.
- [Wayback] Thing files for Operame Box (with buttons) by cmpxchg – Thingiverse
- [Wayback] 3D Printable operame.nl stand by L. Bakker
Small Operame stand when wall mounting is not an option.
- [Wayback] Thing files for Operame Box (with buttons) by cmpxchg – Thingiverse
- [Wayback] Ventileren tegen virussen – Operame
Mondkapjes kunnen een groot deel van de virusdruppels vangen, en door afstand te houden kun je voorkomen dat je de hoogste concentratie direct inademt, maar goede ventilatie blijft essentieel om continu de uitgeademde zwevende deeltjes af te voeren.
- [Wayback] Ventileren voor betere leerprestaties – Operame
Uit onderzoek blijkt dat de CO2-concentratie in de klas een groot effect heeft op de leerprestaties:
- [Wayback] Hardware – Operame
- [Wayback] Operame shop (Let op: doneer via deze link, want ze werken zonder winstoogmerk!)
Winkel gerund met behulp van PrestaShop
- [Wayback] Operame CO2-meter (kit) voor 1 klaslokaal
Operame is een CO2-meter met stoplichtkleuren waarmee de kwaliteit van de ventilatie continu in de gaten gehouden kan worden.Operame is bedoeld voor scholen en is een project zonder winstoogmerk.
- [Wayback] Operame CO2-meters (kits) voor 10 klaslokalen
Operame is een CO2-meter met stoplichtkleuren waarmee de kwaliteit van de ventilatie continu in de gaten gehouden kan worden.Operame is bedoeld voor scholen en is een project zonder winstoogmerk.
- [Wayback] Operame CO2-meter (kit) voor 1 klaslokaal
- [Wayback] KOPPLA USB-lader met 3 poorten, wit – IKEA
KOPPLA USB-lader met 3 poorten, wit.
- [Wayback] LILLHULT USB type A naar USB type C snoer, donkergrijs, 1.5 m – IKEA
LILLHULT USB type A naar USB type C snoer, donkergrijs, 1.5 m
- [Wayback] KOPPLA USB-lader met 3 poorten, wit – IKEA
–jeroen
